01/06/1995 Vlarem II; 5.16.6.2 Minimale technische eisen voor lpg-stations

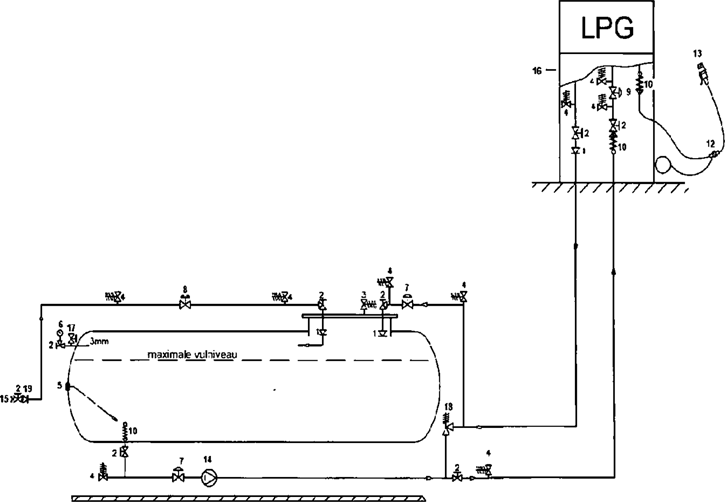

[De minimale technische eisen die aan de lpg-stations worden gesteld voor de toepassing van de minimale risicoafstandsregels, vermeld in subafdeling 5.16.4.4, zijn vastgesteld in schema 1 voor lpg-stations met bovengrondse houder en in schema 2 voor lpg-stations met ondergrondse houder. De nummers tussen haakjes verwijzen naar de corresponderende nummers in schema 1 en schema 2.

Additioneel aan die schema's worden de onderstaande maatregelen vastgesteld:

–: Er wordt een vaste [hoogniveaudetector geplaatst] op de opslaghouder.
–: [De gestuurde afsluiter (8) in de vulleiding wordt alleen geopend tijdens de vulling en bij een werkende niveaumeting].
–: [De gestuurde afsluiter (8) in de vulleiding wordt door de niveaumeting automatisch dicht gestuurd zodra het hoog niveau wordt bereikt].
–: [De gestuurde afsluiter (8) in de vulleiding wordt bovendien door de vaste hoog niveau detectie dicht gestuurd zodra het hoog hoog niveau wordt bereikt.]
–: De [gestuurde afsluiters] (7,8,9) worden dichtgestuurd bij aanspraak van het noodstopsysteem (ESD).
–: De [gestuurde afsluiters] (7,8,9) moeten failsafe (close) worden uitgevoerd. Als bekrachtiging wegvalt moeten ze sluiten.
–: De verdeelpomp kan alleen worden gestart als de [gestuurde afsluiters] (7,9)aan de verdeelzijde open staan. De verdeelpomp wordt gestopt zodra de [gestuurde afsluiters] (7,9)in de zuig- of persleiding gesloten worden.
–: Alle inblokbare leidingsegmenten worden voorzien van een ontlastingsklep
–: Het noodstopsysteem moet voldoen aan de eisen van EN-14678-2.
–: Bovengrondse leidingen worden beperkt tot maximaal 10 m.

Positie	Omschrijving
1	Terugslagklep
2	Manuele kraan
3	Veiligheidsklep
4	Overdrukklep
5	Inhoudsmeter
6	DrukmeterZ-indicator
7	[Gestuurde afsluiter], geopend bij operationeel station
8	[Gestuurde afsluiter], geopend tijdens lossen
9	[Gestuurde afsluiter], bediend door dodemansknop
10	Doorstroom begrenzer
11	Dompelpomp (ondergrondse tank)
12	Breekkoppeling incl. kabel
13	Vulpistool
14	Pomp
15	Aansluitkoppeling
16	Verdeelzuil
17	Max. niveau purge
18	By-pass-klep voor pomp
19	Terugslagklep vulpunt

Noot: De legende is van toepassing op schema 1 en schema 2

]
